結構及原理

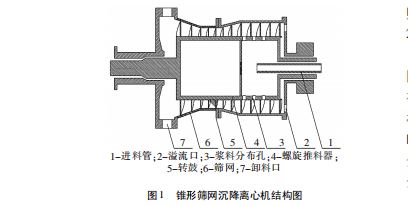

 新型錐形篩網沉降離心機結構如圖 1，主要由 螺旋推料器、沉降段轉鼓、錐形篩網段轉鼓組成，兼 有沉降離心機和螺旋刮刀篩網離心機的特點，其工 作原理氯化鉀漿料懸浮液經進料管 1 通過螺旋上布 料孔 3 均勻分布與轉鼓 5 上，在高速旋轉產生的離 心力作用下，懸浮液分布到轉鼓中形成環形水層， 比重較大的固相顆粒沉積在轉鼓內壁上，形成濾餅 層; 而密度較小的液相則在沉渣層上面形成環狀澄 清液層，實現沉降分離的第一步，即液、固分層。隨 著進料轉鼓內積料逐漸增加，澄清液從轉鼓右端的 溢流口 2 流出，沉積在轉鼓 5 內壁上的固相則通過 輸送螺旋推料器 4 的推動向沉降段轉鼓的錐段移 動，實現了離心分離的第二步，即離心沉降分離。在 螺旋推料器 4 的繼續推動下，固相繼續向轉鼓的左 端移動，進入錐形篩網段轉鼓 6 的過濾段，此時固相 顆粒間的游離液相在離心力場的作用下，通過轉鼓內篩網上的縫隙被排出轉鼓，固相顆粒則通過輸送 螺旋推料器推至卸料口 7 處，被離心甩出轉鼓，實現 離心分離。

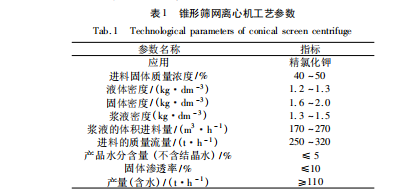

離心機工藝參數( 如表 1)

沉降段轉鼓

 沉降段轉鼓由圓柱形和錐形部分組成，離心液 通過轉鼓端( 大端或圓柱端) 的液體端壁上的溢流 口排出。溢流口采用可調節堰板，因此，可根據不同 性質的氯化鉀漿料，通過改變堰徑，可調節固體在干燥區域的停留時間，從而調節產品的殘余水分。轉 鼓材質為 2205，直徑 1 400 mm，轉速 600 r/min ～ 800 r/min，分離因數 285 ～ 500。轉鼓內表面全部粘 貼陶瓷貼片，進行耐磨處理。

 錐形篩網段轉鼓

 錐形篩網段轉鼓成錐形，裝有過濾篩網，它是沉 降段轉鼓的延伸。對于普通沉降離心機，脫水只能 在非常短的一段時間內進行，但錐形篩網沉降離心 機增加了篩上脫水過程，不僅是固相有更長的停留 時間，而且有效提高了分離因數，從而降低產品水 分。此外，可以對氯化鉀進行洗滌，去除不需要的成 分，而且不影響產能產能。篩網開槽的尺寸 0． 2 mm ～ 3 mm，還可根據工況采用合適的耐磨防護，當某 一片篩網損壞時，可單獨更換，不需全部更換。

螺旋推料器

螺旋推料器包括進料腔體和進料口的螺旋主 體、焊接的螺旋葉片和兩端起支撐作用的軸 。由于 進料管要通過螺旋主體，進料側的軸是中空的。而 另一端的軸是實心的并帶有花鍵槽連接齒輪箱或驅 動設備。通過調整螺旋推料器的差速，可增加固體 的停留時間，實現更低的水分含量和更高的固體回 收率，確保氯化鉀的脫水效果。螺旋推料器的螺旋 葉片是最為磨損的部位，為了減少磨損，螺旋推料器 的葉片上可采用耐磨防護貼片進行保護，貼片主要 由陶瓷或碳化鎢組成，可以膠合、釬焊或鉚接。也可 采用不同材料的涂層，例如火焰噴涂碳化鎢。通過 對螺旋的耐磨防護，延長了螺旋輸送器的使用壽命。
